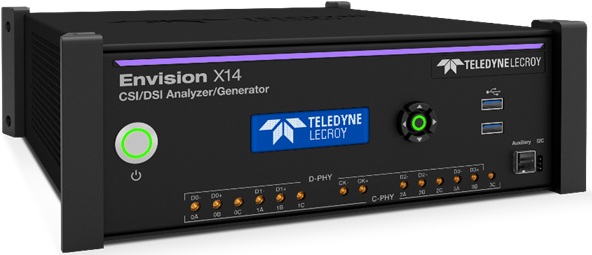

Teledyne LeCroy Envision X14 分析儀和產生器提供 MIPI C-PHY/D-PHY 及 CSI-2/DSI-2 規範的全面支援。分析儀與產生器可以依測試需要分開選購, 是一款高度可設定的單機系統. 功能強大,是各種相機和顯示器測試及驗證的理想選擇。 |
分析儀主要特色
• 深度協定擷取 - 分析所有 CSI 和 DSI 封包類型和資料格式、指令和視訊模式、高速和低功耗讀寫模式，以及 DCS（適用於 DSI）。
• 基於複雜事件的擷取觸發 - 詳細的協定檢查 - PHY 等級和協定級事件，包括低功耗、高速突發和讀取/寫入操作。
• 顯示流壓縮 (DSC) - 解碼來自 DSI-2 主機的 DSC 加密內容，包括解析影像參數集元資料參數。
• 9.0 Gbps D-PHY 資料傳輸速率/資料通道，可擴展至 1-4 個資料通道。 6.0 Gbps C-PHY 資料傳輸速率/資料通道，可擴充至 1-3 個資料組/通道
• 接收資料的調試和分析統計訊息包括 CRC、ECC、傳輸開始和傳輸結束等
•用於分析 D-PHY/C-PHY 和 CSI-2/DSI-2 開發板的焊接式探針系統
•外部觸發輸入/輸出 -可基於封包內容或事件觸發外部設備也可從外部設備上的事件觸發資料擷取
•CSI-2 和 DSI-2 一致性測試套件可以評估您的裝置是否符合規範
產生器是一款功能全面、靈活且便利的工具，適用於 MIPI 攝影機和顯示協定。可以產生各種DSI-2,CSI-2 封包及影像.
