TeledyneLeCroy quantumdata^TM的HDMI/DisplayPort視頻協定分析儀/產生器支援完整的功能測試及合規測試,讓製造商將產品快速推向市場,並提供產品互通問題的解決方案. API軟體提供測試自動化的環境,節省時間及人力。
Quantumdata創始於1979年,是視頻訊號產生器的先驅.產品至今仍然技術領先,帶動潮流。

• M42h 96G HDMI分析儀/產生器

主要特色:

• 頻寬96Gbps, 支援TMDS, FRL 4K@240Hz,8K@120Hz未壓縮影像, 或透過視訊壓縮技術(DCS)支援8K,10K,12K超高頻影像, OVT 格式.
• 驗證FRL 16b/18b編碼格式. 3 lane支援3Gbps/6Gbps, 4 lane支援6-24Gbps.
• Capture模式可以進行深度資料元素擷取,並以圖形或表格顯示.提供資料搜尋,過濾功能.
• 查看FRL封包與Character Blocks間的對應關係及Character Block與Super Blocks間的對應關係.
• TMDS,FRL,DSC,eARC,HDCP2.3 功能及合規測試.
• 查看TMDS video, protocol, data island, preamble and control elements.
• 在TMDS或FRL模式下, 以非介入方式監看(Passive monitoring)DDC通道.
• 執行Gaming-VRR,FVA,QMS-VRR測試功能.
• ACA可顯示FRL link training時, SCDC 在DDC channel的讀寫過程.
• 查看SCDC CED registers內Lane Error Counts, Reed Solomon Correction Count.
• 提供API以執行測試自動化.
M42h 型錄

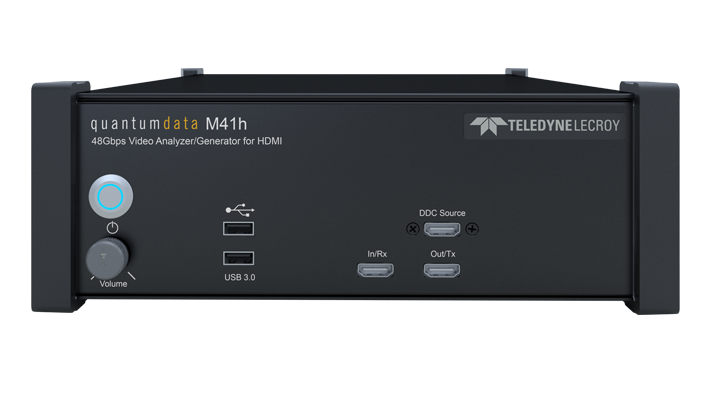

• M41h 48G HDMI分析儀/產生器

主要特色:

• 頻寬48Gbs,支援TMDS, FRL.使用視訊壓縮技術(DCS),FRL可輸出8K,10K視頻訊號. 最新OVT格式支援.
• HDMI & eARC音頻產生器&分析儀-含Source Led Dolby Vision測試-是杜比實驗室認的證測試設備.
• 驗證FRL 16b/18b編碼格式. 3 lane支援3Gbps/6Gbps, 4 lane支援6-12Gbps.
• Capture模式可以進行深度資料元素擷取,並以圖形或表格顯示.提供資料搜尋,過濾功能.
• 查看FRL封包與Character Blocks間的對應關係及Character Block與Super Blocks間的對應關係.
• TMDS,FRL,DSC,eARC,HDCP1.4/2.3,CEC1.4 功能及合規測試.
• 查看TMDS video, protocol, data island, preamble and control elements.
• 在TMDS或FRL模式下, 以非介入方式監看(Passive monitoring)DDC通道.
• ACA可顯示FRL link training時, SCDC 在DDC channel的讀寫過程.
• TMDS pixel error test.
• 查看SCDC CED registers內Lane Error Counts, Reed Solomon Correction Count.
• 執行Gaming-VRR,FVA,QMS-VRR測試功能.
• UHD電視HDR10+ Source Side Tone Mapping(SSTM)測試.
• 提供API以執行測試自動化.
M41h 型錄

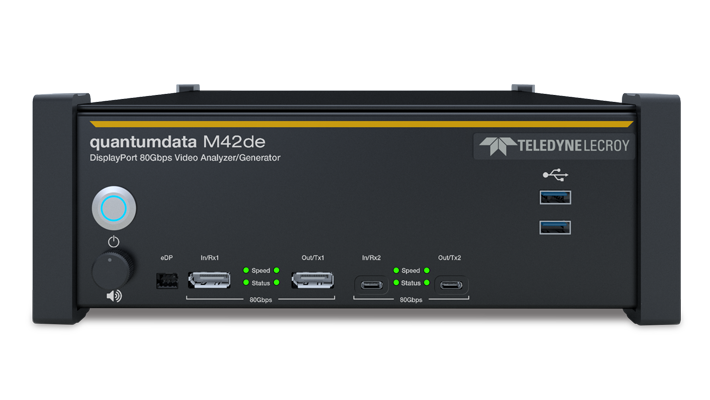

• M42de DisplayPort 2.1視頻分析儀/產生器

主要特色:

• USB-C及標準DP80接口,完整的TX及RX功能.以128b/132b 編碼方式支援UHBR頻寬10 Gbs,13.5 Gbs,20Gbs.向下相容DP1.4(HBR3).
• 可模擬為功能強大的發送端或接收端連接待測物進行各種測試.也可以利用專有的T.A.P.4技術,以非介入方式擷取實際裝置間的傳輸資料包含Main Link及Aux Channel,解決互通性問題.
• 分析儀可以查看輸入訊號的video, metadata(含DSC).
• Capture模式可深入擷取並解譯video, protocol, control packets(含DSC,MST).
• qdPrime^TM 套裝軟體提供大型資料庫以進行功能驗證及裝置間的互通性測試.
• DSC, MST, Panel Replay, Adaptive Sync, LTTPR 功能及合規測試.
• 支援PSR1/PSR2, Auxless ALPM, Automotive extension.
• ACA可監看USB-C DP Alt模式Power Delivery交涉過程.
• 提供API以執行測試自動化.
M42de 型錄

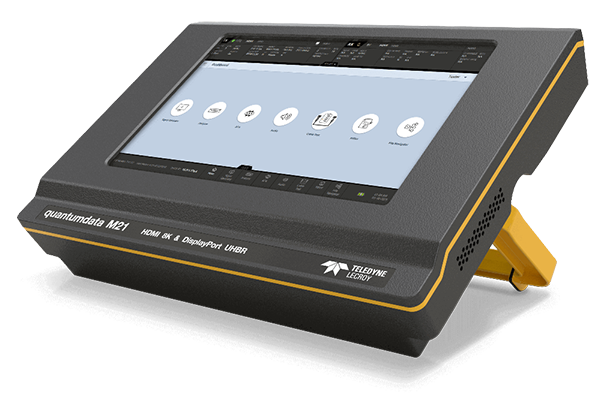

• M21可攜式HDMI視頻分析儀/產生器&DP2.1分析儀

主要特色:

• 使用10吋觸控面板, 1280x800 解析度, 24bit彩色螢幕.
• 充電電池可以離線使用1小時.外型輕巧, 攜帶方便.
• HDMI analyzer/generator支援TMDS, FRL,DSC, FEC, eARC, HDCP 1.4/2.3.
• HDMI Audio: LPCM, Dolby, DTS.
• 8 channel LPCM. Sampling rates: 32-192Khz.
• 音頻SPDIF輸出接口. LPCM音頻輸出喇叭及耳機插孔.
• Calman認證的UHDTV校正儀器.
• HDMI纜線功能測試.
• DP analyzer支援RBR/HBR 8.1Gb/s, UHBR 10Gb/s 13.5Gb/s(USB-C), DSC, FEC, HDCP 1.3/2.3.
• Aux Channel Analyzer.
• USB接口可連接電腦及充電用, Ethernet網路接口, RS-232接口, 支援自動測試.
M21 型錄

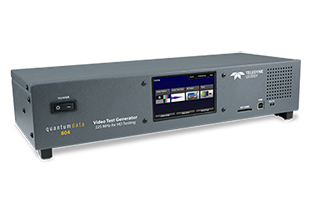

• 804 HDMI/Analog視頻圖像產生器

主要特色:

• 4組HDMI訊號輸出, TMDS頻寬225 Gb/s.
• 類比輸出支援VGA,HDTV, Composite/S-video.
• RS-232, USB 界面, 提供控制指令支援自動測試.
• HDMI LPCM, Dolby, DTS音頻格式輸出.
• 3D,HDCP,EDID,CEC支援.
804 型錄

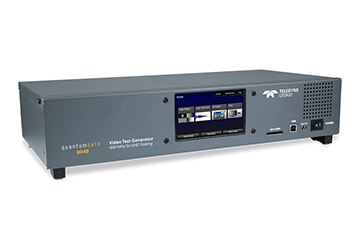

• 804B HDMI/Analog 視頻圖像產生

主要特色:

• 4組HDMI訊號輸出, TMDS頻寬600 Gb/s.
• 類比輸出支援VGA,HDTV, Composite/S-video.
• HDMI LPCM, Dolby, DTS音頻格式輸出.
• 3D,HDCP,EDID,CEC支援.
• RS-232, USB界面, 提供控制指令支援自動測試.
804B 型錄

• 881D HDMI/DVI/SDI/Analog 視頻圖像產生器

主要特色:

• HDMI 165Mhz
• DVI Dual Link 330Mhz
• Analog VGA 400Mhz
• Analog composite video: CVBS(BNC) & S-Video, NTSC/PAL.
• SDI 1.485Gb/s & 1.485/1.001 Gb/s,4:2:2 encoding, 10 bits/component, SDI格式SMPTE 259M-C, HD-SDI格式SMPTE 292M, YCbCr取樣模式.
• 類比信號(analog VGA, analog composite)內建輸出電壓自我校正功能.
881D 型錄

• 802BT HDMI/Analog 視頻訊號產生器

主要特色:

• 數位輸出HDMI 1.1, DVI Single Link 165Mhz, LVDS Single pixel mode 32.5-170Mhz 配置三選一.
• Analog VGA 200Mhz.
• Analog composite video: CVBS(BNC) & S-Video, NTSC/PAL.
• 類比信號(analog VGA, analog composite)內建輸出電壓自我校正功能.
802BT 型錄

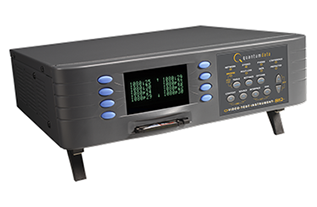

• 停產機型: M41d, 980B,882系列,780系列
