SS410-XE 光學量測系統

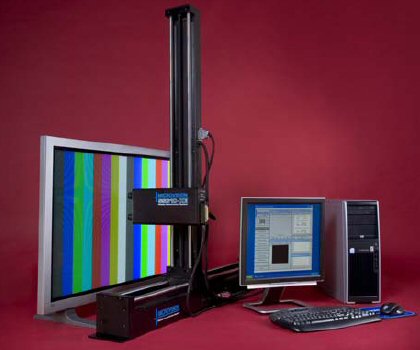

SS410-XE 光學量測系統包含 SS410 光學量測模組、移動平台及控制電腦。

SS410-XE 產品型錄

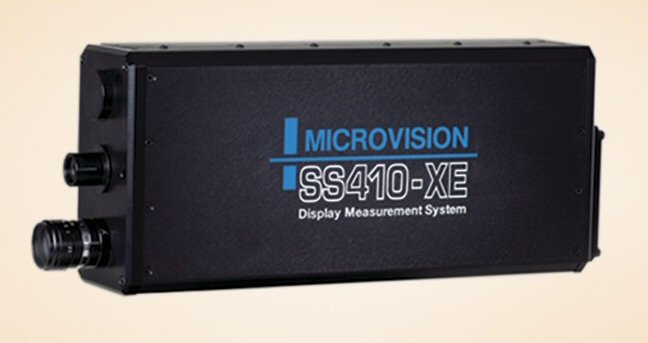

SS410-XE SS410-XE 光學量測模組


SS410-XE 光學量測模組包含 CCD 及分光儀,具有 CRT 顯示器及平面顯示器的量測功能。

應用範圍

平面顯示器 - OLED, LCD, DLP, LCOS, 微顯示器、電漿

CRT 顯示器 - 單色、彩色、高解析度

投影顯示器 - 電影院、前、背投影機

投影引擎 - 使用選項 Cosine Diffuser 測試,不需畫面顯示

HUD, HDD 顯示

HDTV, NTSC, PAL, SECAM 電視

搭配 SS70 移動平台,可量測 80 英吋面板

CCD 功能

 光點亮度分布(Spot Analysis)  快速傅立葉轉換(FFT)


 調節轉換函數計算

(Modulation Transfer Function)

 收斂測試(Convergence Test)

 幾何圖(Pincushion, Linearity)
可以得到所有幾何失真的參數
 時變性量測(Jitter, Swift, Drift)


分光儀 功能

 亮度、色度、均勻度量測                               亮度、色度、色溫、頻譜圖

 等亮度曲線  等對比曲線

 3D立體圖示  Gamma 曲線量測


自動量測軟體

                      ISO 9241-30x(部分功能)
                      ISO 9241-3/8
                     VESA FPDM 2.0(部分功能
)
                     TCO '03/'05/'06/5.1(部分功能)

移動平台

SS30/50/60/70/90
