Trace32 ICD BDM/JTAG 線上除錯工具

In Circuit Debugger 透過處理器內建 BDM/JTAG/OCDS 等介面控制處理器,進行軟體除錯之工作,Trace32 ICD 支援 8 位元、16 位元、32 位元、64 位元處理器共計達800多種,是線上除錯器的第一品牌。可依處理器內建介面搭配On-Chip 即時高速追蹤(如ARM ETB),Off-Chip 外接式即時高速追蹤(如ARM ETM),以PODBUS 連接Trace32 Flash/EPROM 模擬模組同時進行記憶體模擬,以PODBUS 連接Trace32 Trigger probe 進行各式內外部觸發啟動,以PODBUS 連接Trace32 Stimuli Generator 訊號產生器同步進行訊號輸入;以PODBUS 連接Logic Analyzer modules 同步進行軟、硬體測試及進行Protocol analyzer。支援最多、選擇豐富,擁有一套完整之Trace32 開發工具可說是Embedded System 開發工程師畢生的夢想。









  • 較常使用用設備介紹, 主要介紹硬體組合方式; 詳細各處理器可支援之正/ 選設備請參考各處理器中文型錄

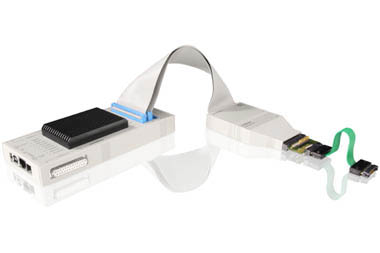

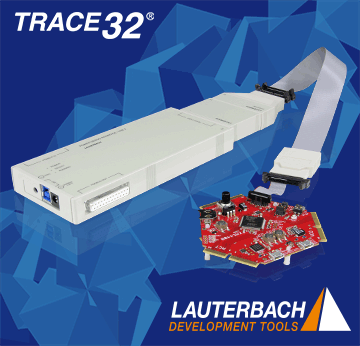

  • P 標準設備- PowerDebug Modules(PowerDebug USB3.0PowerDebug USB2.0/EthernetPowerDebug 2 USB2.0/GB Ethernet ) + 相對應之Debug cable 及軟體授權 (包含同質異核授權, 異質授權, 多核心除錯授權, On-Chip 高速追蹤授權等)

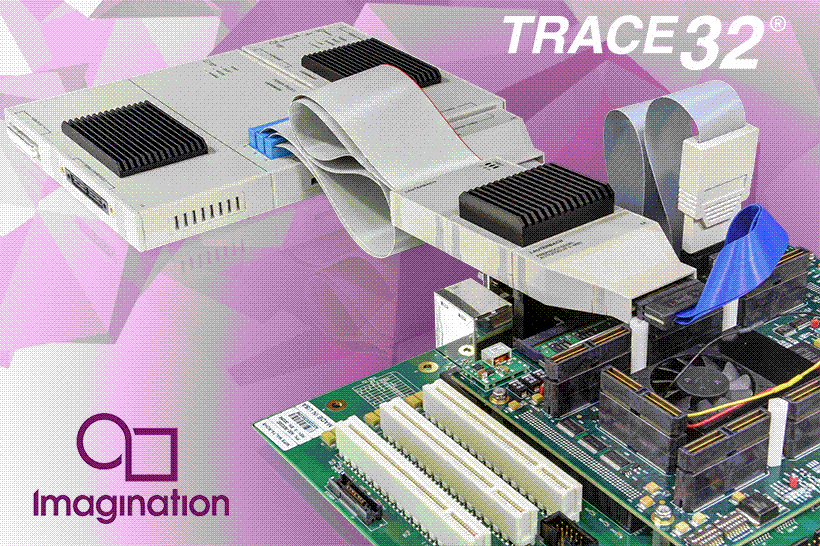

  • M 系統設備- PowerTrace Module (512MByte 外部高速追蹤Trace buffer) + 相對應之Debug cable 及軟體授權 (包含同質異核授權, 異質授權, 多核心除錯授權, On-Chip 高速追蹤授權等) + 高速追蹤preprocessor 專用於各式處理器介面(此部份與debug cable 有合併, 也有分開,主要因各廠牌處理器制定不同)

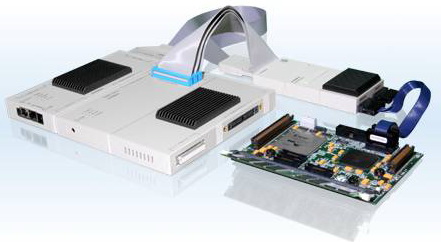

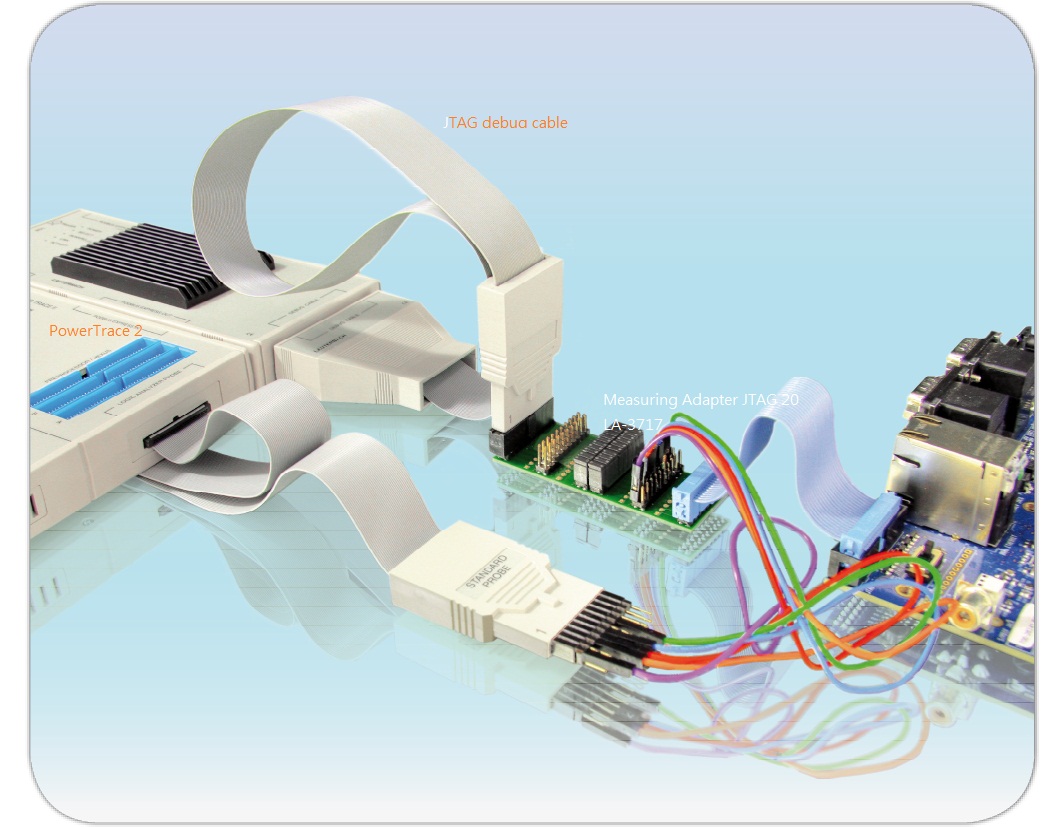

  • G 精算設備- PowerDebug 2 (GB Ethernet)+ PowerTrace 2 (GB 外部高速追蹤trace buffer) + 相對應之Debug cable 及軟體授權 (包含同質異核授權, 異質授權, 多核心除錯授權, On-Chip 高速追蹤授權等) + 高速追蹤preprocessor 專用於各式處理器介面(此部份與debug cable 有合併, 也有分開,主要因各廠牌處理器制定不同)
